瓦楞紙的創作可能

作者:林允涵

一、認識瓦楞紙

瓦楞紙(Corrugated Fiberboard)是紙質包裝箱常見的用料,比木箱輕,又有硬度,大小容易剪裁,保護包裝的產品不受損害。且瓦楞紙可在外部印刷不同色彩圖案及文字或寫上文字符號,成本相對便宜。一般中小型瓦楞紙盒(無印刷、泥黃色)能在生活用品店購得。使用時須要注意水、潮濕環境、發霉等。瓦楞紙有時也用作手工藝材料,專用作手工藝的瓦楞紙有多種顏色選擇。亦有人以瓦楞紙製造紙質傢具,2021年舉行的東京奧運與帕運,選手村房間內的床鋪即利用瓦楞紙製造,賽事結束後可回收再製。(引用自維基百科)

市面上常見的瓦楞紙中間會有波浪狀的結構,可增加紙材的強度並具有緩衝功能,越多層強度越強,依照厚度分成很多種:

corrugated board

圖片來源:https://www.deprintedbox.com/corrugated-board-for-corrugated-box.php

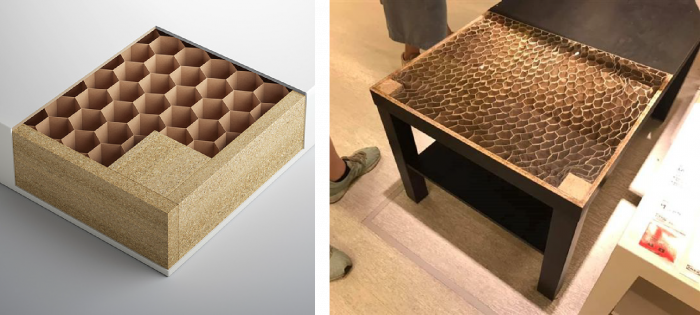

蜂巢瓦楞紙

後來有許多廠商研發改良,將中間的波浪結構改成十字網狀或是蜂巢狀的結構,使得強度又更上一層,功能上就跳脫了包材的限制,可以製作成各式傢俱,最知名的是IKEA的一些桌面就是蜂巢結構的紙質,降低成本而可以有更實惠的售價。

圖片來源:IKEA 、網路

二、使用瓦楞紙製作立體造型的結構參考

瓦楞紙相較於木頭等其他材料較容易取得且便於加工,非常適合DIY愛好者或是學童勞作使用。

  1. L型結構的相關固定
    1-1. 折 Fold
    1-2. 膠帶拼接 L-Brace:使用膠袋拼接造成的摺角
    1-3. 小固定板Gusset Brace:使用小紙板站在在轉角處加強結構
    1-4. 竹籤固定 Rod Brace:使用竹籤加強結構
    1-5. 黏貼腳-對稱Tabs
    1-6. 黏貼腳-交錯Foot
  2. 十字結構
    2-1. 十字搭接 X-Slot:非常多的作品都是使用此結構將數片紙板經緯組裝成扎實的立體造型
    2-2. 穿刺 Insert
  3. 拼接結構
    3-1. 點狀固定(X型綑綁) Wrap
    3-2. 線的固定(X型綑綁)
  4. 活動結構
    4-1. 固定釘 Brad:使用兩腳釘或螺絲釘
    4-2. 鉸鏈(線的水平綑綁)
    4-3. 綁繩懸掛
  5. 柱狀結構
    5-1. 圓柱+黏貼腳flange:空心結構
    5-2. 堆疊Stacking:黏貼堆疊,實心結構
  6. 弧形結構
    6-1. 平滑弧Smooth bend:要與紙箱波浪垂直的方向才好彎曲
    6-2. 割痕弧scored bend:彎曲角度更大



三、瓦楞紙創作者

  1. 瓦楞紙伸縮椅 FlexibleLove By Chishen Chiu
    邱啟審(Chishen Chiu)是來自苗栗的年輕設計師,他受到蜂巢板的結構啟發,研發出層層疊疊可拉伸延展的結構,收起來時看似只能坐一人,但拉展開來可以坐下十幾個人,並且蜂巢板高強度承重的特點也讓椅子具有實用性。
    參考資料:http://www.daz.com.tw/chishen-chiu/
    [家具設計]台灣出品「FlexibleLove瓦楞紙伸縮椅」

    圖片來源:https://funtory.tw/design-160278/

    圖片來源:https://www.ignant.com/2016/11/18/flexiblelove-by-chishen-chiu/

  2. Chairigam由 Zach Rothholz 創立美國的紙箱傢俱品牌,他們傢俱使用三層波浪的瓦楞紙,結構簡潔容易組裝又具備很好的強度,很適合對紙箱傢俱有興趣的人參考。
    參考資料:https://www.chairigami.com/
    參考資料:https://www.youtube.com/watch?v=UYIko_WP6_M&t=380s

  3. ButterNmilk
    Bartholomew T (aka Bart)是來自新加波的紙板藝術家,他常用厚紙板製作巨大的雕塑,如 2019的 Maker Faire Taipei 於松菸場的展覽館內製作5~6公尺高的巨大暴龍,造型多以空心多面體的方式一片片組裝而成,也很重視作品的互動性,像是巨型雕塑會讓觀眾在上面彩繪,或是提供觀眾可以現場組裝的小型紙板作品。
    參考資料:https://www.butternmilk.com/
  4. 瓦楞紙機構玩具 BY 不務正業工作室
    我們工作室也曾經使用瓦楞紙製作一件automata作品,因為作品的尺寸偏小,所以選用比較薄的E浪瓦楞紙板,中間是使用曲軸的活動機構,讓仙人掌上面的花朵會一開一闔。
    購買設計圖:https://dmkt.io/zh-TW/products/仙人掌機構玩具-.0000FLVR

分享到社群

林 允涵

透過拍攝影片紀錄創作過程並提供開源設計,讓更多人對於自造運動產生興趣並開始自己動手實現自己的想法
